鋁線電機激光自動焊錫機-激光去除漆皮機

 一、產品概述

紫宸激光鋁線電機漆包線自動脫漆 + 激光焊錫一體機，專為鋁漆包線電機量產痛點打造，集成紫外激光精密脫漆單元、閉環溫控激光焊錫單元、視覺定位伺服運動平臺、全自動上下料四大核心模塊，一站式完成鋁繞組絕緣漆剝離、線材清潔、定點激光焊錫全工序，解決鋁線易氧化、難上錫、傳統脫漆傷線、整板高溫焊錫繞組變形報廢等行業難題，適配新能源電機、家電變頻電機、微型驅動馬達全自動化批量生產，支持單機獨立作業與流水線對接集成。

傳統鋁漆包線加工普遍采用機械刮漆、化學脫漆、烙鐵焊錫，存在鋁線芯劃傷斷絲、鋁層氧化虛焊、化學危廢、人工成本高、批量焊點一致性差等缺陷；本設備采用先激光干式脫漆、后激光定點焊錫閉環工藝，全程除焊料無耗材、低熱輸入，從根源提升鋁繞組焊接良率與電機使用壽命。

 二、核心設備特點

（一）激光脫漆單元：冷加工無損剝離，適配鋁線熱敏感特性

1. 雙波長激光柔性脫漆方案

標配 355nm 紫外冷加工激光為主、1064nm 紅外光纖激光輔助，針對鋁漆包線 PU、PEI、復合耐高溫漆層精準氣化剝離；紫外激光熱影響區＜3μm，不會造成鋁線退火、氧化發黑，0.03–2.0mm 細線、扁鋁線、X-pin 繞組均可 360° 無死角脫漆，邊界整齊無漆殘留，為鋁線焊接提供純凈導電基底。

2. 非接觸干式加工，零耗材環保生產

無需刀輪、研磨耗材、脫漆藥水，僅配套煙塵凈化裝置；無化學廢液、金屬粉塵危廢產出，符合綠色工廠環保標準，長期運行維護成本相比化學脫漆降低 70% 以上。

3. 視覺閉環定位，脫漆尺寸精準可控

搭載同軸 CCD 視覺自動識別繞組出線位置，脫漆長度、寬度、角度程序可調，重復定位精度 ±0.02mm；多匝密集線圈自動分區掃描，杜絕漏脫、過燒損傷周邊絕緣層。

（二）激光焊錫單元：定點焊接，快速熔錫

1. 近紅外光斑激光焊錫系統

采用 915/976 近紅外半導體激光，鋁、錫金屬易吸收；搭配平頂勻化光斑，消除高斯光斑局部高溫問題，避免鋁繞組受熱變形、絕緣層灼傷，完美適配薄骨架、微型定子線圈加工。

2. 實時 PID 閉環溫控，杜絕虛焊、漏焊

內置紅外測溫反饋模塊，焊接溫度控制精度 ±5℃，毫秒級脈沖加熱，僅焊點局部升溫，電機整體溫升極低；精密直驅送錫機構支持 0.5–2.0mm； 錫絲穩定輸出，錫量、錫高統一可控，焊點包裹完整，鋁線與端子結合強度達標，高低溫循環無脫落、無虛焊。

3. 無接觸柔性焊接，適配多規格繞組

無需烙鐵頭接觸施壓，不存在鋁線擠壓變形、斷絲問題；支持單點獨立焊接，不損傷周邊完好繞組，超細間距線圈、微型馬達端子無連焊短路，批量良率穩定 99.5% 以上。

（三）全自動一體化集成優勢

1. 工序整合，大幅提升生產節拍

上料→視覺定位→激光脫漆→在線漆面檢測→激光焊錫→下料全流程自動化，單工位脫漆 + 焊錫完成時間≤2s，替代人工刮漆 + 手工焊兩道工序，產能成倍提升，至少減少 2–3 名作業人員。

2. 六軸伺服 / 旋轉工裝，適配復雜定子結構

可搭載旋轉治具、多軸機械手，支持多角度加工，快速換型夾具，柔性適配多品種小批量生產。

3. 智能數字化管控，適配智能制造產線

支持焊接溫度、脫漆參數、良率數據實時存儲，可對接工廠 MES 系統，實現生產數據全程追溯，滿足汽車電子、新能源行業品質管控要求。

4. 安全密閉整機設計

全封閉鈑金防護腔體，配套高效煙塵凈化系統，激光輻射隔離；配備急停、光幕、故障報警連鎖保護，降低車間安全隱患。

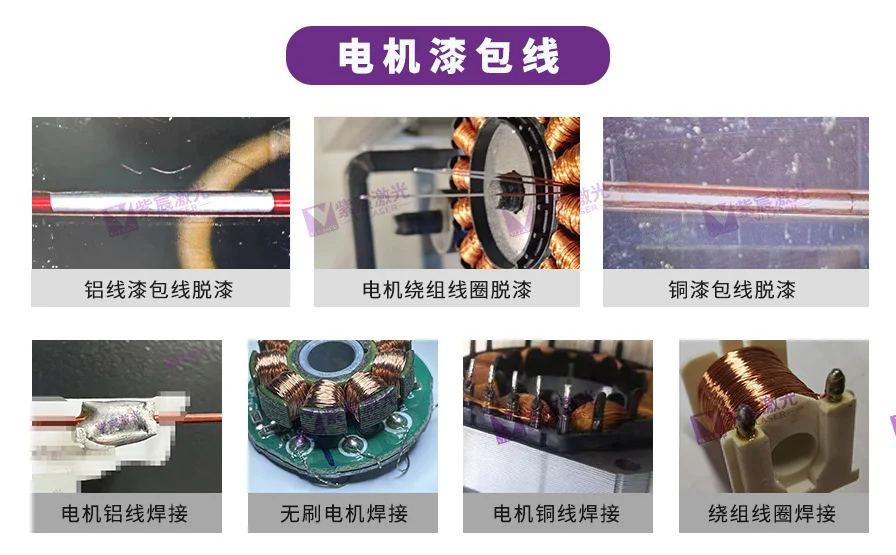

三、核心應用領域

1. 新能源汽車電機

車載驅動電機、電子水泵電機、空調壓縮機鋁線定子、剎車助力微型馬達；扁線 X-pin 鋁繞組脫漆與端子焊接，嚴苛抗震、耐溫工況焊點穩定，解決新能源電機輕量化鋁線量產焊接難題。

2. 智能家居變頻電機（主力應用賽道）

空調內外機無刷電機、洗衣機驅動電機、油煙機風機電機、凈水泵鋁線繞組；大批量家電定子自動化加工，降低人工，統一焊點品質，減少售后電機斷路故障。

3. 3C 精密微型馬達

手機 AF 對焦馬達、云臺無人機電機、攝像頭微型驅動線圈、智能穿戴振動馬達；超細 0.03–0.1mm 鋁漆包線無損脫漆，微小焊點無熱損傷，滿足微型元件精密裝配要求。

4. 工業設備與傳感電機

伺服電機、步進電機、風機馬達、傳感器勵磁線圈、變壓器鋁繞組；批量定子線圈自動化加工，適配工控設備穩定長效運行需求。

5. 電聲、醫療器械小型線圈

揚聲器音圈、助聽器微型線圈、醫療檢測傳感繞組；低熱量加工不損傷精密塑膠骨架與敏感元器件，潔凈無化學殘留。
